उत्पाद विवरण:
|
| प्रकार: | 144 कोर | मोडल नाम: | वितरण बक्सा |
|---|---|---|---|
| रंग: | काली | आवेदन: | FTTH FTTB FTTX नेटवर्क |
| प्रमाणपत्र: | आईएसओ 9001 | सामग्री: | पी.ई |
| हाई लाइट: | PE Fiber Optic Closure,144 Core Fiber Optic Closure,PE Outdoor Fiber Closure |
||

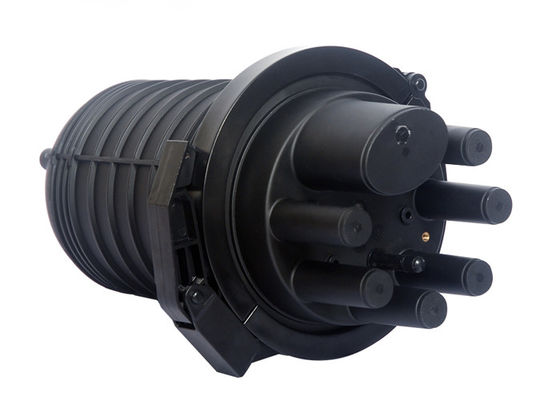

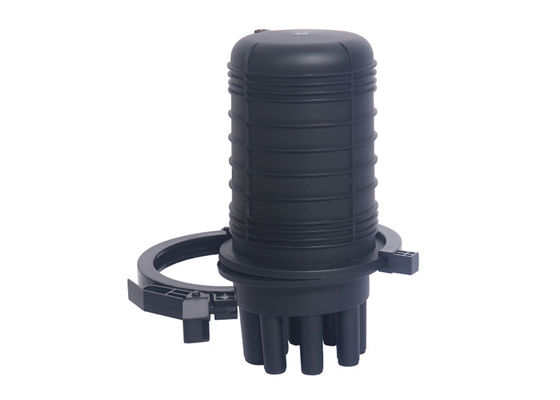

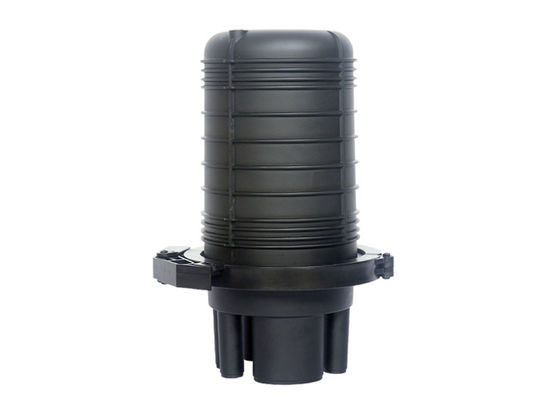

144 कोर फाइबर ऑप्टिक एनक्लोजर डोम क्लोजर आउटडोर मिनी पनरोक IP68
1। आवेदन
एक प्रकार का गुंबद बंद श्रृंखला, जिसे ऑप्टिकल फाइबर ट्रांसमिशन प्रक्रिया के दौरान सीधे कनेक्शन के लिए उपयोग किया जाता है, और 6 छोटे गोल केबल छेद और 1 बड़े केबल छेद के साथ संयुक्त कनेक्शन सुरक्षा प्रदान करता है;हीट सिकुड़ने योग्य आवरण के साथ गर्मी सील;ओवरहेड, पोल, दीवार और दफन प्रतिष्ठानों के लिए इस्तेमाल किया जा सकता है।अच्छा सीलिंग प्रदर्शन के साथ, सरल स्थापना और विस्तृत आवेदन रेंज ऑप्टिकल फाइबर कनेक्शन के लिए सबसे अच्छा विकल्प है।
2। उत्पाद फ़ीचर
* सभी कार्यात्मक संकेतक वितरण बॉक्स के लिए राष्ट्रीय YD 814.1-2004 मानक के अनुरूप हैं।
* चार-में और चार-आउट केबल पोर्ट;1 बड़े और 10 छोटे गोलाकार छेद हैं, जो Φ7 ~ cables12 ऑप्टिकल केबलों में प्रवेश कर सकते हैं और बाहर निकल सकते हैं।
* बाहरी बॉक्स शरीर उच्च शक्ति इंजीनियरिंग प्लास्टिक से बना है, इसमें हल्के वजन, उच्च यांत्रिक शक्ति, एंटी एजिंग, मजबूत संक्षारण प्रतिरोध, बिजली प्रतिरोध और लंबे समय से सेवा जीवन की विशेषताएं हैं।

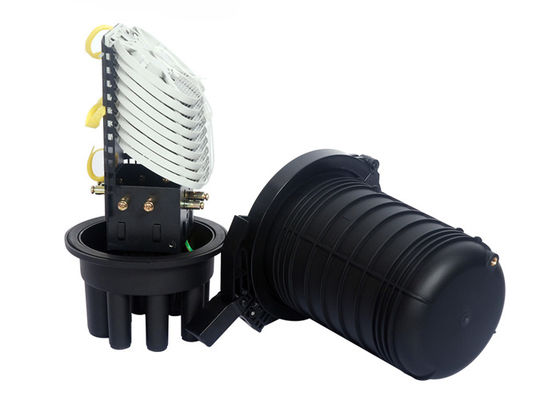

* स्टैक्ड संरचना ब्याह ट्रे और स्वतंत्र इन्सुलेशन ग्राउंडिंग डिवाइस ऑप्टिकल फाइबर कोर कॉन्फ़िगरेशन, विस्तार और केबल ग्राउंडिंग को लचीला, सुविधाजनक और सुरक्षित बनाते हैं।
* स्प्लिस ट्रे स्प्लिसिंग स्लॉट और एक पीएलसी स्प्लिटर होल्डर से लैस है, जिसे किसी भी समय सीधे या डाइवर्जेंट कनेक्शन की आवश्यकता के अनुसार कॉन्फ़िगर किया जा सकता है।
3. तकनीकी सूचकांक
* वक्रता का फाइबर त्रिज्या: rad40 मिमी
* ऑप्टिकल डिस्क अतिरिक्त नुकसान:: 0.01dB
* तापमान रेंज: - 40 ° C ~ + 70 ° C
* विरोधी पार्श्व दबाव: al2000N / 10 सेमी
* शॉक प्रतिरोध: N20N.m
* सुरक्षा स्तर: IP65
उत्पाद विनिर्देश
| प्रकार | KXT-M11 (RS16) -288 | KXT-M11 (RS-16) -144 |
| आकार (मिमी) | 440 230 * 440 | 32 230 * 32 |
| फाड़नेवाला प्रकार | 1: 4 (2pc) / 1: 8 (1pc) | 1: 4 (2pc) / 1: 8 (2pc) |
| केबल व्यास (मिमी) | ¢ 7 ~ ¢ 12 | ¢ 7 ~ ¢ 12 |
| ब्याह ट्रे क्षमता | 16 (सिंगल कोर) | 16 (सिंगल कोर) |
| बंटवारे की ट्रे की अधिकतम मात्रा | 18 | 9 |
| अधिकतम क्षमता | 288 (सिंगल कोर) | 144 (एकल कोर) |

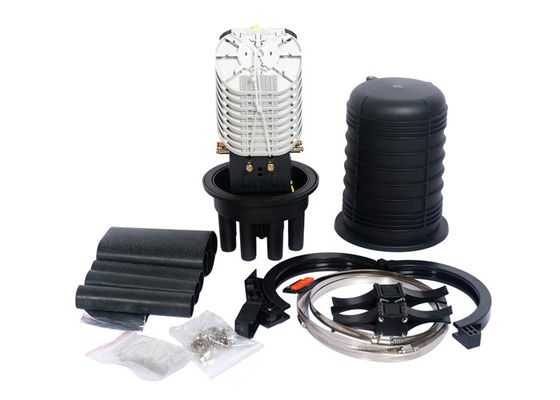

| सीलिंग प्रकार | हीट सिकुड़ने योग्य ट्यूब, सिलिकॉन रबर | हीट सिकुड़ने योग्य ट्यूब, सिलिकॉन रबर |
इंस्टालेशन प्रोसेस
1। केबल स्थापना
① छेद खोलें: आवश्यकतानुसार प्रवेश बंदरगाहों को देखा।
With कपड़े के साथ केबल म्यान को साफ करें (लगभग 1.8 मीटर)
Hole छेद के माध्यम से केबल को बॉक्स में स्लाइड करें।
2। केबल तैयारी
, केबल म्यान को स्ट्रिप करें, फाइलिंग को साफ करें, से केबल को प्रबलित कोर को 75 मिमी की दूरी पर काटें म्यान कट;
Ed यदि एक परिरक्षित केबल स्थापित है, तो लगभग 25 मिमी x 25 मिमी की केबल परिरक्षण परत छोड़ दें केबल के कुंडलाकार कटआउट पर अक्षीय दिशा और परिरक्षित केबल को जकड़ें;
Optical ऑप्टिकल केबल के कुंडलाकार खंड से 35 मिमी पर ढीली ट्यूब को काटें, तेल को हटा दें ऑप्टिकल फाइबर बंडल, नंगे फाइबर संरक्षण ट्यूब पर डाल दिया।
And केबल अनुभाग और आधार छेद अंत संरेखित करें, फिक्सिंग छेद में प्रबलित कोर डालें, निचोड़ें एक अखरोट के साथ और अतिरिक्त काट दिया;
⑤ यदि 2 तारों को जोड़ने के लिए ढाल तार का उपयोग किया जाता है, तो केबलों को एक साथ जोड़ दिया जाना चाहिए आउटलेट ऑर्डर।
3। अंडाकार छेद मुद्रण
Ipt छेद के किनारे से 100 मिमी की दूरी तक कागज या कपड़े के एक साफ टुकड़े के साथ अण्डाकार सतह और केबल म्यान को पोंछें;
Sh रेत के कागज के साथ अण्डाकार सतह और केबल म्यान को रफ करें, उन्हें कपड़े से साफ करें;
Ical अण्डाकार ऊष्मा सिकुड़ने योग्य ट्यूब पर रखो, और ट्यूब के अंत में ऑप्टिक केबल को चिह्नित करें;
The 1 मार्कर से 5 मिमी पर केबल पर दूसरा निशान बनाएं;
⑤ केबल को 2 अंक से गर्म एल्यूमीनियम पेपर के साथ लपेटें;
, जब 2 केबल स्थापित करते हैं, तो केबल के आकार के अनुसार हीट सिकुड़ने योग्य ट्यूब आवंटित करें, शाखा कार्ड डालें (ध्यान दें: सभी शाखा कार्ड पूरी तरह से हीट सिकुड़ ट्यूब में डाला जाना चाहिए)
⑦ हीट हीट ट्यूब को एक टार्च के साथ गर्म करें ताकि यह धारक और केबल के चारों ओर सिकुड़ जाए, फिर दोनों तरफ क्लिप को गर्म करें जब तक कि गर्म पिघल दो केबलों से बाहर न निकल जाए।
4. ऑप्टिक केबल स्थापना
, प्रत्येक ब्याह ट्रे में अधिकतम 16 फाइबर होते हैं, और ट्रे के प्रत्येक तरफ 2 नंगे फाइबर संरक्षण ट्यूब तक होते हैं, प्रत्येक ट्यूब को ब्याह ट्रे के किनारे से 15 मिमी की दूरी पर चिह्नित करते हैं;
② निशान पर अतिरिक्त सुरक्षा ट्यूब को सावधानी से काटें और एक पट्टा के साथ ट्रे को ट्यूब को सुरक्षित करें।
5. ऑप्टिकल फाइबर कनेक्शन और भंडारण
; आवश्यकतानुसार संबंधित तंतुओं को कनेक्ट करें;
, फाइबर ट्रे को स्प्लिस ट्रे के स्लॉट में क्लिप करें, ट्रे में शेष फाइबर को संभाला;
③ जांचें कि क्या सभी फाइबर बरकरार हैं, तो पारदर्शी ढक्कन को कवर करें और इसे ब्याह ट्रे पर ठीक करें।
6. बॉक्स स्थापना

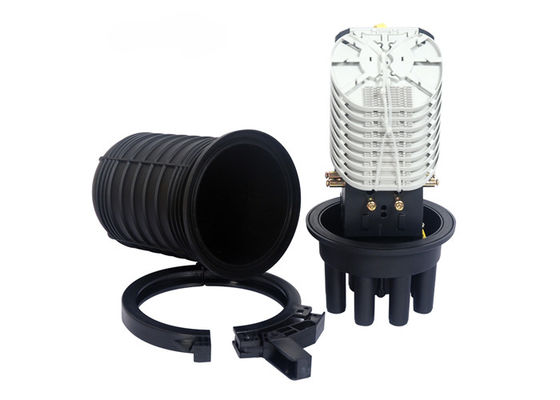

बॉक्स कवर को बॉक्स बेस पर रखें।सुनिश्चित करें कि बॉक्स बेस के अण्डाकार छेद को बॉक्स कवर पर चिह्नित तीर के साथ संरेखित किया गया है।बॉक्स ढक्कन और बॉक्स बेस को एक साथ लॉक करने के लिए लॉक रिंग का उपयोग करें।
