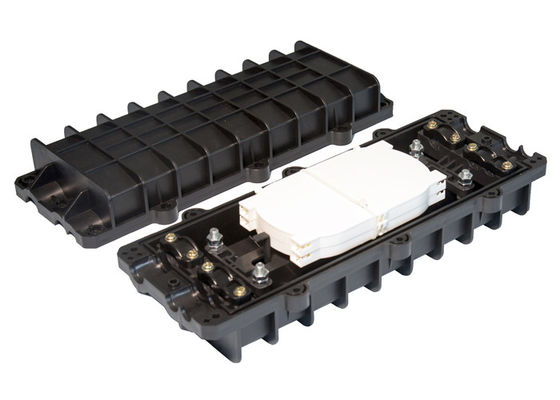

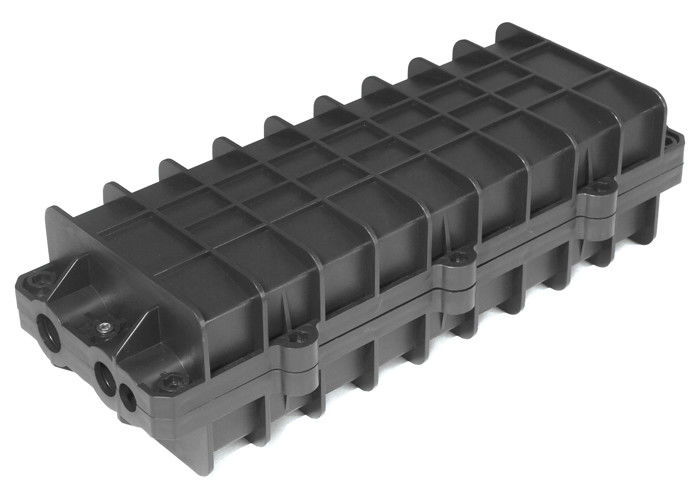

पीपी सामग्री FOSC GPJ 96 कोर फाइबर ऑप्टिक ब्याह एन्क्लोजर

काले ब्याह FOSC फाइबर ऑप्टिक क्लोजर GPJ 96 कोर डोम ओवरहेड सुरक्षा

आवेदन:

    फाइबर ऑप्टिक क्लोजरव्यास के भीतर विभिन्न प्रकार के संरचनात्मक फाइबर ऑप्टिक केबल (एकल फाइबर और रिबन), mm23 मिमी, ओवरहेड, पाइपलाइन, प्रत्यक्ष दफन और कुएं में बिछाने के लिए प्रत्यक्ष और विचलन (एक बिंदु दो, एक बिंदु तीन) के लिए उपयुक्त है।इसी समय, यह सभी प्लास्टिक स्थानीय टेलीफोन केबलों के कनेक्शन के लिए भी उपयुक्त है

संरचनात्मक विशेषता:

1. इस उत्पाद के सभी प्रदर्शन संकेतक राष्ट्रीय YD / T814-1996 मानक की आवश्यकताओं को पूरा करते हैं।

2. बाहरी बॉक्स आयातित उच्च शक्ति इंजीनियरिंग प्लास्टिक (ABS), एंटी-एजिंग एजेंटों के अलावा के साथ उच्च दबाव इंजेक्शन मोल्डिंग से बना है, और आकार हल्के वजन, उच्च यांत्रिक शक्ति, मजबूत संक्षारण प्रतिरोध के साथ एक आयताकार आकार है , बिजली प्रतिरोध, लंबे समय से सेवा जीवन, आदि सुविधाएँ।

3. बाहरी बॉक्स बॉडी और केबल इनलेट को सिलिकॉन रबर के साथ सील कर दिया जाता है, जिसमें विश्वसनीय सीलिंग प्रदर्शन होता है, और बार-बार खोला और नुकसान के बिना पुन: उपयोग करना आसान होता है।

4. प्लग का अनूठा कॉन्फ़िगरेशन उपयोगकर्ताओं को उपयोग किए जाने वाले ऑप्टिकल केबलों की वास्तविक संख्या के आधार पर लचीले विकल्प बनाने की अनुमति देता है।

5. बॉक्स में सुपरिंपोज्ड स्ट्रक्चर फ्यूज्ड फाइबर ट्रे और प्लास्टिक मुख्य फ्रेम इन्सुलेशन प्रदर्शन को अधिक विश्वसनीय, क्षमता विस्तार और ऑप्टिकल केबल को लचीला, सुविधाजनक और सुरक्षित बनाते हैं।

6. बॉक्स के बाहर धातु के घटक और फास्टनरों स्टेनलेस स्टील से बने होते हैं, जो विभिन्न वातावरणों में सुविधा और पुन: उपयोग को पूरा कर सकते हैं।

मुख्य तकनीकी विनिर्देश:

• 1. आयाम (मिमी):	420 × 150 × 110
  2. वजन:	1.6kg
  3. ऑप्टिकल फाइबर वक्रता त्रिज्या:	≥40mm
  4. ऑप्टिकल फाइबर डिस्क का अतिरिक्त नुकसान:	≤0.01dB
  5. सेवानिवृत्त ऑप्टिकल फाइबर लंबाई:	≥1.6m
  6. अधिकतम फाइबर क्षमता: एकल फाइबर:	96 कोर
  7. लागू तापमान रेंज:	-40 ~ 70
  8. विरोधी पक्ष दबाव:	≥2000N / 10 सेमी
  9. प्रभाव प्रतिरोध:	≥20N.m

संचालन:

    1. ऑप्टिकल केबल खोलें और पट्टी करें, बाहरी म्यान, आंतरिक म्यान को हटा दें और ट्यूब को सिकोड़ें, साफ करें और केबल में तेल भरने वाले पेस्ट को हटा दें, और फाइबर की लंबाई 1.1 से 1.6 मीटर और स्टील की कोर 30 से 50 तक छोड़ दें मिमी।

2. ऑप्टिकल केबल को ठीक करने के लिए संपीड़न केबल कार्ड को ठीक करें, और साथ ही स्टील कोर को मजबूत करने के लिए ऑप्टिकल केबल को ठीक करें।

3. ऑप्टिकल फाइबर को फ्यूजन स्प्लिसिंग ट्रे में पेश किया जाता है, और किसी भी ऑप्टिकल फाइबर पर हीट हीट करने योग्य ट्यूब और थर्मल फ्यूजन ट्यूब को स्लीक किया जाता है।ऑप्टिकल फाइबर के फैलने के बाद, हीट सिंक और थर्मल फ्यूजन ट्यूब को स्थानांतरित किया जाता है, और एक स्टेनलेस स्टील (या क्वार्ट्ज) प्रबलित कोर रॉड रखा जाता है।ऑप्टिकल फाइबर संरक्षण ट्यूब के केंद्र में ऑप्टिकल फाइबर फ्यूजन ब्याह को रखें, सुरक्षात्मक ट्यूब को उचित रूप से गरम करें, और ऑप्टिकल फाइबर और सुरक्षात्मक ट्यूब को एक में फ्यूज करें।संरक्षित ऑप्टिकल फाइबर कनेक्टर को फाइबर स्लॉट (प्रत्येक स्प्लिसिंग डिस्क ऑप्टिकल फाइबर के 12 कोर से सुसज्जित किया जा सकता है) में तड़क जाता है।

4. ऑप्टिकल फाइबर फ्यूजन स्पिलिंग डिस्क में समान रूप से शेष ऑप्टिकल फाइबर वितरित करें, और नायलॉन केबल संबंधों के साथ कुंडलित ऑप्टिकल फाइबर की व्यवस्था करें।आमतौर पर ब्याह ट्रे का उपयोग नीचे से ऊपर तक किया जाता है।सभी ऑप्टिकल फाइबर जुड़े होने के बाद, ब्याह ट्रे की ऊपरी परत पर कवर को कवर करें और इसे ठीक करें।

5. इंजीनियरिंग डिजाइन आवश्यकताओं के अनुसार अपने द्वारा जमीन के तार का पता लगाएँ और उनका उपयोग करें।

6. स्वयं-चिपकने वाली टेप के साथ ऑप्टिकल केबल लपेटें।उसी समय, अप्रयुक्त कनेक्टर बॉक्स के केबल इनलेट को प्लग के साथ बंद करें।खोल के दो टुकड़ों को बंद करें और स्टेनलेस स्टील बोल्ट निचोड़ें।यह आवश्यक है कि बोल्ट का तनाव सममित और समान होना चाहिए जब तक कि वे पूरी तरह से कड़े न हों।

7. बिछाने की आवश्यकताओं के अनुसार हैंगर बिछाने के लिए स्थिति और ठीक करें।
