GPJ 96 कोर डोम फाइबर ऑप्टिक केबल स्प्लिस क्लोजर, फाइबर स्प्लिस क्लोजर

काले ब्याह FOSC फाइबर ऑप्टिक क्लोजर GPJ 96 कोर डोम ओवरहेड सुरक्षा

आवेदन:

उत्पाद को 22 मिमी (22) के व्यास के भीतर ऑप्टिकल केबल के सीधी रेखा और शाखा लाइन (एक में दो, एक में तीन) कनेक्शन में लागू किया जा सकता है, सभी प्रकार और संरचनाएं, जब ओवरहेड बिछाई जाती हैं, पाइप लाइन में, भूमिगत या में अच्छी तरह से।इस बीच, यह सभी-प्लास्टिक सिटी फोन केबलों के कनेक्शन पर भी लागू होता है।

संरचनात्मक विशेषता:

• सभी संपत्ति सूचकांक राष्ट्रीय YD / T814-1996 मानक के अनुसार हैं।

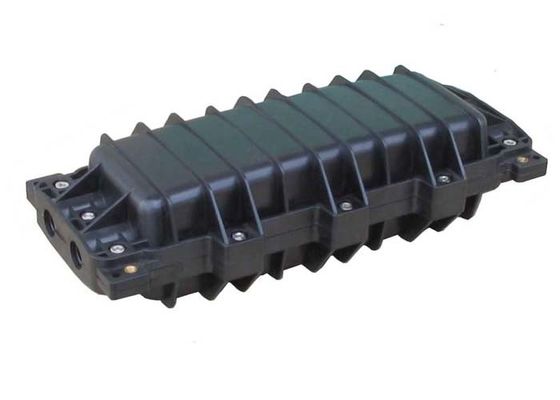

• केस बॉडी को इंपोर्टेड हाई-इंटेंसिटी इंजीनियरिंग प्लास्टिक्स से बनाया गया है और उच्च दबाव में मोल्ड प्लास्टिक्स के साथ आकृति बनाई है।यह एचएएलएफ आयत के आकार में है, कम वजन, उच्च यांत्रिक तीव्रता, संक्षारक-प्रतिरोध, एंटी-थंडरस्ट्रोक और लंबी सेवा जीवन के फायदे के साथ।
• केस बॉडी और केबल के प्रवेश को चिपकने वाली रबर स्ट्रिप (नॉन-वल्केनाइज्ड) और सील टेप के साथ सील किया जाता है।विश्वसनीय सील क्षमता।इसे फिर से खोला जा सकता है और इसे बनाए रखना आसान है।
• 4 विभिन्न केबल लूपों (osition12.5, φ17, φ20, ,22) का अनोखा स्वभाव, उपयोगकर्ता को वास्तविक परिस्थितियों के अनुसार अलग बाहरी व्यास चुनने में सक्षम बनाता है, यह सील किए गए केबल प्रवेश की विश्वसनीयता को बढ़ाता है।

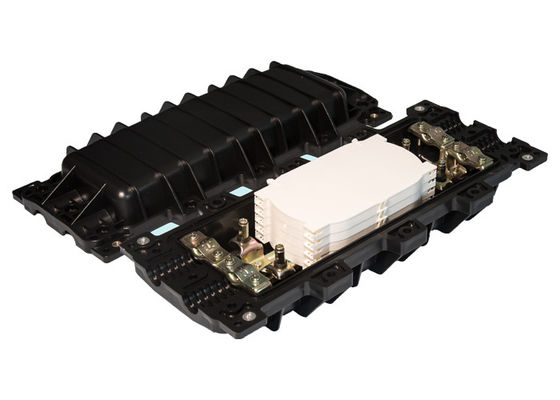

• ओवरलैपिंग फाइबर-पिघलने वाली ट्रे और अलग इन्सुलेशन पृथ्वी इकाई, कोर के फैलाव को क्षमता और केबल-मिट्टी को लचीला, सुविधाजनक और सुरक्षित बनाती है।
• बाहरी धातु घटक और फिक्सिंग यूनिट स्टेनलेस स्टील से बने होते हैं, इसलिए इन्हें विभिन्न वातावरणों में बार-बार इस्तेमाल किया जा सकता है।

मुख्य तकनीकी विनिर्देश:

• बाहरी आकार: (लंबाई × चौड़ाई × ऊँचाई) 435 × 190 × 120
• वजन: 2.5kg
• ऑप्टिकल फाइबर घुमावदार त्रिज्या:: mm40 मिमी
• फाइबर ट्रे का अतिरिक्त नुकसान: .010.01dB
• फाइबर की लंबाई ट्रे में बची: :1.6 मी
• फाइबर क्षमता: एकल: 96 कोर, टेप के आकार: 192 कोर
• काम कर रहे तापमान: - 40⁰C 70 + 70⁰सी
• पार्श्व दाब-प्रतिरोध :: ::2000N / 10cm
• सदमे प्रतिरोध: ≥20N.m

संचालन:

• उचित बाहरी व्यास के साथ केबल लूप चुनें और इसे ऑप्टिकल केबल के माध्यम से जाने दें।केबल को छीलें, बाहरी और आंतरिक आवास, साथ ही साथ ढीले अनुबंध ट्यूब को हटा दें, और भरने वाले ग्रीस को धो लें, जिससे 1.1 leaving 1.6mfiber और 30 mm 50 मिमी स्टील कोर निकल जाएगा।
• केबल और कार्ड को दबाने वाले केबल को ठीक करें, साथ में केबल को मजबूत करें।यदि केबल का व्यास 10 मिमी से कम है, तो पहले चिपकने वाली टेप के साथ केबल फिक्सिंग बिंदु को बांधें जब तक व्यास 12 मिमी तक नहीं पहुंच गया है, फिर इसे ठीक करें।
• फाइबर को मेल्टिंग और कनेक्टिंग ट्रे में ले जाएं, हीट कॉन्ट्रैक्ट ट्यूब और कनेक्टिंग फाइबर में से एक को हीट पिघल ट्यूब को ठीक करें।पिघलने और फाइबर को जोड़ने के बाद, गर्मी अनुबंध ट्यूब और गर्मी पिघल ट्यूब को स्थानांतरित करें और स्टेनलेस (या क्वार्ट्ज) को ठीक करें कोर स्टिक को सुदृढ़ करें, सुनिश्चित करें कि कनेक्टिंग पॉइंट हाउसिंग पाइप के बीच में है।दोनों को एक में बनाने के लिए पाइप को गर्म करें।संरक्षित संयुक्त को फाइबर-बिछाने ट्रे में डालें। (एक ट्रे 12 कोर लगा सकती है)
• समान रूप से पिघलने और ट्रे को जोड़ने में बायां फाइबर बिछाएं, और घुमावदार फाइबर को नायलॉन संबंधों के साथ ठीक करें।नीचे से ऊपर ट्रे का उपयोग करें।सभी फाइबर कनेक्ट होने के बाद, शीर्ष परत को कवर करें और इसे ठीक करें।
• इसे स्थिति और परियोजना योजना के अनुसार पृथ्वी के तार का उपयोग करें।
• स्प्लिट क्लोजर के इनलेट के पास केबल रिटेनर को सील करना और सीलिंग टेप के साथ केबल के छल्ले का संयुक्त होना।और प्लग के साथ अप्रयुक्त इनलेट्स को बंद करें, टेप के साथ प्लग के अवतल भागों को उजागर किया।फिर सीलिंग ट्रिप्स को शेल के किनारों पर सीलिंग नाली में डालें और शेल के दो हिस्सों के बीच शरीर के इनलेट के अवतल भाग को चिकना करें।फिर खोल के दो हिस्सों को बंद करें और इसे स्टेनलेस स्टील बोल्ट के साथ कस दें।संतुलित बल के साथ बोल्टों को कसकर खराब किया जाना चाहिए।
• बिछाने की आवश्यकता के अनुसार, स्थिति और फांसी उपकरण को ठीक करें।
