1.25G एलसी कनेक्टर 20Km एकल द्विदिश ऑप्टिकल ट्रान्सीवर

द्विदिशीय फाइबर ऑप्टिक ट्रान्सीवर 1.25G Lc कनेक्टर 20Km सिंगल फाइबर Sfp मॉड्यूल

विवरण

SFP-BIDI ट्रांससीवर्स उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल 1.25Gbps / 1.06GV और के दोहरे डेटा दर का समर्थन कर रहे हैं
एसएमएफ के साथ 120 किमी संचरण दूरी। ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड
एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांससेवर्स SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत हैं।अधिक जानकारी के लिए, कृपया SFP MSA देखें।


फ़ीचर

● ऑपरेटिंग केस तापमान:
वाणिज्यिक: 0 से 70 ° C औद्योगिक: -40 से 85 ° C


निरपेक्ष अधिकतम रेटिंग

पैरामीटर	प्रतीक	मिन।	मैक्स।	इकाई	ध्यान दें
वोल्टेज आपूर्ति	VCC	-0.5	4.0	वी
भंडारण तापमान		-40	85	डिग्री सेल्सियस
सापेक्षिक आर्द्रता		5	85	%



ध्यान दें: अधिकतम निरपेक्ष रेटिंग से अधिक तनाव से ट्रांसीवर को स्थायी नुकसान हो सकता है।

सामान्य परिचालन विशेषताएँ

पैरामीटर	प्रतीक	मिन।	प्रकार	मैक्स।	इकाई	ध्यान दें
डेटा गति			1250		Mb / s
वोल्टेज आपूर्ति	VCC	3.13	3.3	3.47	वी
बिजली आपूर्ति करें	आईसीसी5			220	एमए
संचालन केस अस्थायी।	टीसी	0		70	डिग्री सेल्सियस
		-10		80	डिग्री सेल्सियस
		-40		85	डिग्री सेल्सियस

वैकल्पिक वर्णक्रम

एल)ट्रांसमीटर

arameter	प्रतीक	मिन।	प्रकार	मैक्स।	इकाई	ध्यान दें
संचालन वेवलेंथ	λC	1270	1310	1360	एनएम
		1470	1490	1510
बिजली उत्पादन (सक्षम)	पो	-8		-4	dBm	1
विलुप्त होने का अनुपात	एर	9			डीबी	1
RMS वर्णक्रमीय चौड़ाई	Δλ			4	एनएम
उदय / गिरावट का समय (20% ~ 80%)	Tr / TF			0.26	ps	2
आउटपुट आई मास्क	IEEE802.3 z (कक्षा 1 लेजर सुरक्षा) के साथ आज्ञाकारी

नोट (1): 2 ^ 23-1 NRZ PRBS पैटर्न पर मापें

नोट (2): ट्रांसमीटर आई मास्क परिभाषा

2)रिसीवर

पैरामीटर	प्रतीक	मिन।	प्रकार	मैक्स।	इकाई	ध्यान दें
संचालन वेवलेंथ		1470	1490	1510	एनएम
		1270	1310	1360
संवेदनशीलता	PSEN			-22	dBm	1
मिन।अधिभार	Pimax	-3			dBm
LOS जोर देना	देहात	-35			dBm
LOS डे-मुखर	पी.डी.			-23	dBm	2
LOS हिस्टैरिसीस	पी.डी.-पा	0.5		6	डीबी

नोट (1): लाइट सोर्स 1490nm (1310nm), ईआर = 9 डीबी के साथ मापा जाता है;BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ।

नोट (2): जब LOS de-asserted, RX डेटा +/- आउटपुट सिग्नल आउटपुट है।



आदेश की जानकारी

SFP BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20km, DDM के साथ

SFD BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20km, DDM के साथ

SFP BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20km, DDM के बिना

SFD BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20km, DDM के बिना



अनुप्रयोग

1. गिगाबिट ईथरनेट

2. फाइबर चैनल

3. स्विच करने के लिए स्विच इंटरफ़ेस

4. स्विच किए गए बैकप्लेन एप्लिकेशन

5. राउटर / सर्वर इंटरफ़ेस

6. अन्य ऑप्टिकल ट्रांसमिशन सिस्टम

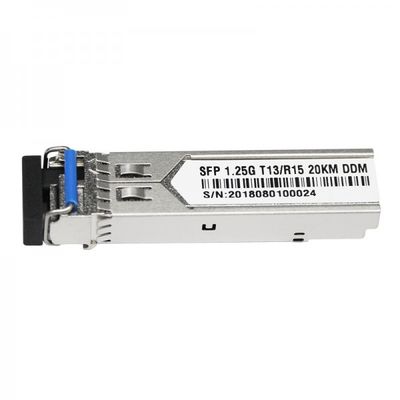

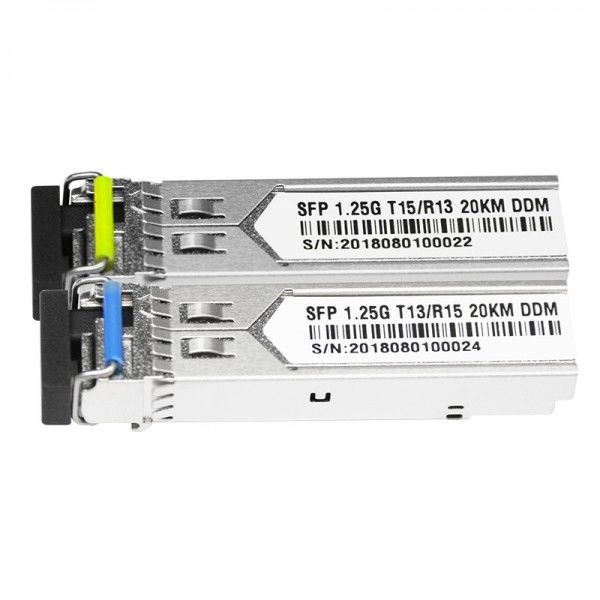

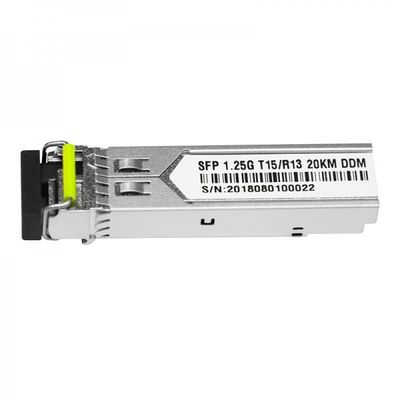

उत्पाद चित्र



फैक्टरी छवि

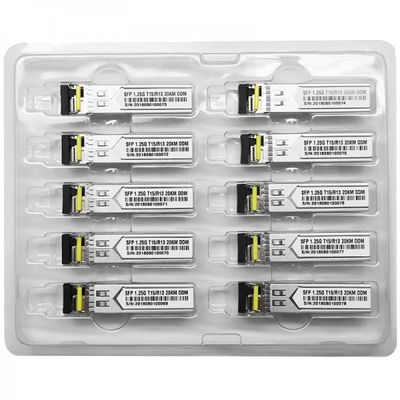

शिपिंग
