उत्पाद विवरण:
|
| उत्पाद का नाम: | फाइबर ऑप्टिक ट्रान्सीवर | फाइबर प्रकार: | सिंगल फाइबर सिंगल मोड |
|---|---|---|---|
| इंटरफेस: | एससी एसटी | वेवलेंथ: | 1310 / 1550nm |
| दूरी: | 100 मी से 120 किमी | डेटा गति: | 1.25g |
| परिचालन तापमान: | वाणिज्यिक: 0 से 70 ° C औद्योगिक: -40 से 85 ° C | वोल्टेज आपूर्ति: | 3.3 / 5 वी |
| गारंटी: | 1 साल | आवेदन: | गिगाबिट ईथरनेट, फाइबर चैनल, स्विच टू स्विच इंटरफेस |
| प्रमुखता देना: | 1x9 फाइबर ऑप्टिक ट्रान्सीवर,Iso9001 1x9 फाइबर ऑप्टिक ट्रान्सीवर,1.25G बीड़ी एसएफपी ट्रांसीवर |
||

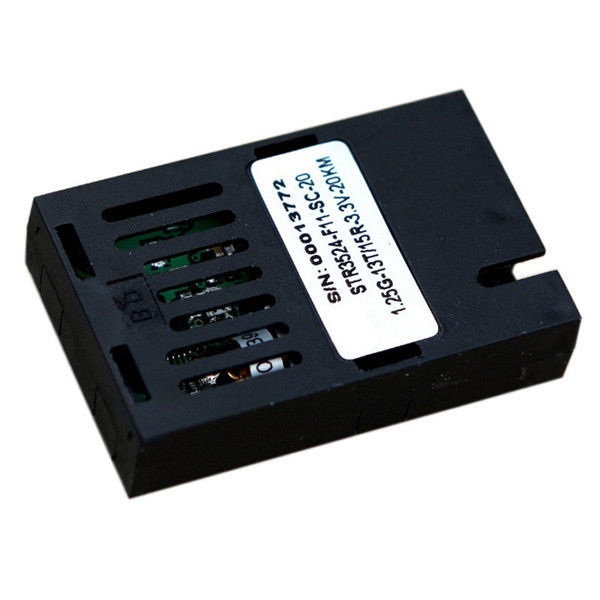

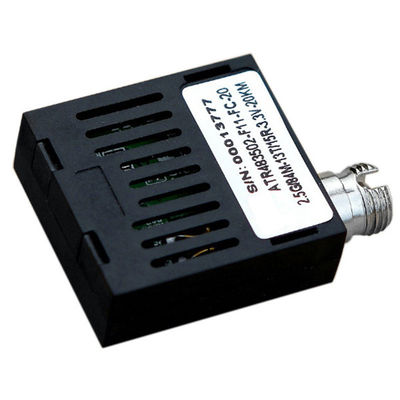

फाइबर ऑप्टिक ट्रान्सीवर 1.25G बीड़ी एससी एसटी 1x9 मॉड्यूल मीडिया मीडिया के लिए
विवरण
1x9 ऑप्टिकल ट्रांसीवर 0 ~ 2.67Gbps डेटा लिंक में उपयोग के लिए डिज़ाइन किया गया है।यह SC / FC / ST ऑप्टिकल पोर्ट प्रदान करता है जो उद्योग मानक कनेक्टर के अनुकूल है।ट्रांसमीटर और रिसीवर दोनों को एक शीर्ष प्लास्टिक कवर और नीचे ढाल के साथ पैक किया जाता है।
फ़ीचर
एकल फाइबर द्वि-दिशात्मक ट्रांसमिशन
मानक 1 × 9 पदचिह्न
सिंगल एससी, एफसी या एसटी कनेक्टर वैकल्पिक
सिंगल + 3.3 वी या + 5 वी पावर सप्लाई
PECL डिफरेंशियल इनपुट्स और आउटपुट
PECL / LVPECL या TTL / LVTTL सिग्नल डिटेक्शन आउटपुट वैकल्पिक
निरपेक्ष अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन। | मैक्स। | इकाई | ध्यान दें |
| वोल्टेज आपूर्ति | VCC | -0.5 | 4.0 | वी | |
| भंडारण तापमान | -40 | 85 | डिग्री सेल्सियस | ||
| सापेक्षिक आर्द्रता | 5 | 85 | % |
ध्यान दें: अधिकतम निरपेक्ष रेटिंग से अधिक तनाव से ट्रांसीवर को स्थायी नुकसान हो सकता है।
वैकल्पिक वर्णक्रम
एल)ट्रांसमीटर
| arameter | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| संचालन वेवलेंथ | λC | 1270 | 1310 | 1360 | एनएम | |
| 1470 | 1490 | 1510 | ||||
| बिजली उत्पादन (सक्षम) | पो | -8 | -4 | dBm | 1 | |
| विलुप्त होने का अनुपात | एर | 9 | डीबी | 1 | ||
| RMS वर्णक्रमीय चौड़ाई | Δλ | 4 | एनएम | |||
| उदय / गिरावट का समय (20% ~ 80%) | Tr / TF | 0.26 | ps | 2 | ||
| आउटपुट आई मास्क | IEEE802.3 z (कक्षा 1 लेजर सुरक्षा) के साथ आज्ञाकारी | |||||
नोट (1): 2 ^ 23-1 NRZ PRBS पैटर्न पर मापें
नोट (2): ट्रांसमीटर आई मास्क परिभाषा
2)रिसीवर
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| संचालन वेवलेंथ | 1470 | 1490 | 1510 | एनएम | ||
| 1270 | 1310 | 1360 | ||||
| संवेदनशीलता | PSEN | -22 | dBm | 1 | ||
| मिन।अधिभार | Pimax | -3 | dBm | |||
| LOS जोर देना | देहात | -35 | dBm | |||
| LOS डे-मुखर | पी.डी. | -23 | dBm | 2 | ||
| LOS हिस्टैरिसीस | पी.डी.-पा | 0.5 | 6 | डीबी |
नोट (1): लाइट सोर्स 1490nm (1310nm), ईआर = 9 डीबी के साथ मापा जाता है;BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ।
नोट (2): जब LOS de-asserted, RX डेटा +/- आउटपुट सिग्नल आउटपुट है।
आदेश की जानकारी
| 1x9 मॉड्यूल BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20km, MDM के साथ |
| 1x9 मॉड्यूल BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20km, MDM के साथ |
| 1x9 मॉड्यूल BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20km, बिना DMDM |
| 1x9 मॉड्यूल BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20km, बिना DMDM |
