उत्पाद विवरण:
|
| उत्पाद का नाम: | 40G QSFP ट्रांसीवर | वेवलेंथ: | 1310nm |
|---|---|---|---|
| दूरी: | 10 किमी | डेटा गति: | 10GB / s |
| इंटरफेस: | दोहरी एलसी | बिजली की आपूर्ति: | सिंगल + 3.3 वी |
| गारंटी: | 3 साल | आवेदन: | ईथरनेट, फाइबर चैनल, स्विच टू स्विच इंटरफ़ेस |
| हाई लाइट: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

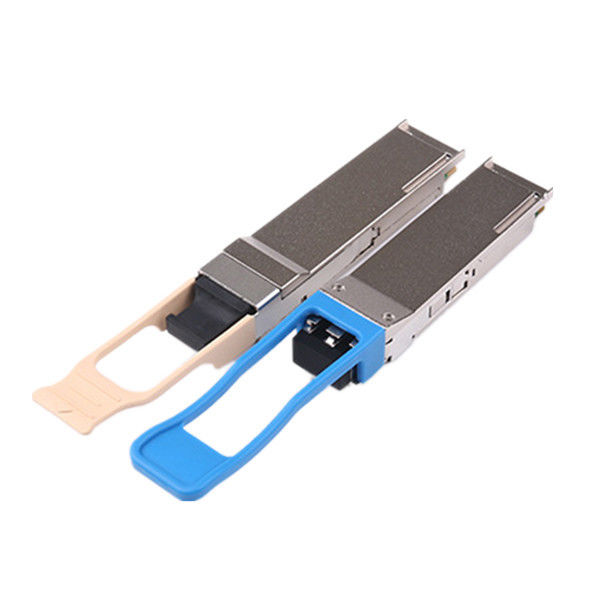

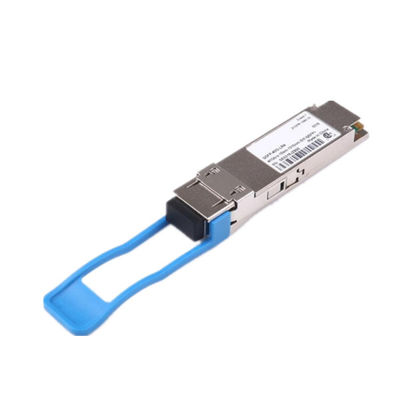

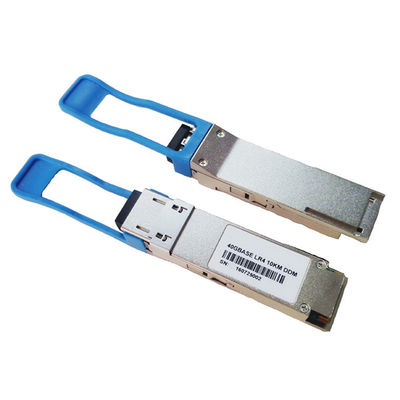

40G QSFP PSM LR4 एक समानांतर 40Gb / s क्वाड स्मॉल फॉर्म-फैक्टर प्लगगेबल (QSFP +) ऑप्टिकल मॉड्यूल है।Itprovides ने पोर्ट घनत्व और कुल सिस्टम लागत बचत में वृद्धि की।QSFP + फुल-डुप्लेक्स ऑप्टिकल मॉड्यूल 4 स्वतंत्र प्रसारण प्रदान करता है और चैनल प्राप्त करता है, जो प्रत्येक सिंगल मोड फाइबर के 10 किमी पर 40Gb / s के कुल डेटा दर के लिए 10Gb / s ऑपरेशन में सक्षम है।
MTP / MPO कनेक्टर के साथ एक ऑप्टिकल फाइबर रिबन केबल को QSFP + मॉड्यूल रिसेप्शन में प्लग किया जा सकता है।रिसेप्शन के अंदर गाइड पिंस द्वारा उचित संरेखण सुनिश्चित किया जाता है।केबल आमतौर पर चैनल संरेखण के लिए उचित चैनल के लिए मुड़ नहीं किया जा सकता है।विद्युत कनेक्शन प्रति एमएसए आवश्यकता के लिए एक z- प्लगेबल 38-पिन कनेक्टर के माध्यम से प्राप्त किया जाता है।
विशेषताएं
पैरामीटर
| पैकेज (फॉर्म फैक्टर) | QSFP + |
| डेटा दर (विशिष्ट) | 10.3 जीबीपीएस / सीएच |
| केंद्र तरंग दैर्ध्य | 1310nm |
| दूरी | 10 किमी |
| निदान | डिजिटल मॉनिटर |
| ट्रांसमीटर | 4CH 1310nm DFB लेजर |
| रिसीवर | 4CH पिन फोटो डिटेक्टर ऐरे |
| TX आउटपुट पावर (dBm) | -5.5 ~ + 1.5 |
| RX संवेदनशीलता (dBm) | -12.6 |
| कम / उच्च मामले तापमान | 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस |
| वोल्टेज की आपूर्ति (विशिष्ट) | 3.3 |
| योजक | बिना पिन के एमटीपी / एमपीओ 8-डिग्री एसएमएफ |
| पैरामीटर | प्रतीक | मिन | ठेठ | मैक्स | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | λC | 1270 | 1310 | 1350 | एनएम | 1 | |
| आरएमएस स्पेक्ट्रल चौड़ाई | λrms | 3.5 | एनएम | 1 | |||
| औसत लॉन्च पावर, प्रत्येक लेन | PAVG | -5.5 | -0.5 | 2.3 | dBm | ||
| ऑप्टिकल मॉडुलन आयाम (OMA) | Poma | -4.5 | -0.5 | 3.5 | dBm | 1 | |
| किसी भी दो लेन के बीच लॉन्च पावर में अंतर | PTX, diff | 5.0 | डीबी | ||||
| ओएमए माइनस ट्रांसमीटर और डिस्पोजल पेनल्टी (टीडीपी), प्रत्येक लेन में पावर लॉन्च करें | OMA-तेदेपा | -9.7 | dBm | 1 | |||
| उदय / पतन का समय | Tr / TF | 50 | ps | ||||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी / हर्ट्ज | ||||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | सहने | 12 | डीबी | ||||
| ट्रांसमीटर परावर्तन | आर टी | -12 | डीबी | ||||
| ट्रांसमीटर आई मास्क मार्जिन | EMM | 10 | % | 2 | |||
| ट्रांसमीटर आई मास्क परिभाषा {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| औसत लॉन्च पावर ऑफ ट्रांसमीटर, प्रत्येक लेन | Poff | -30 | dBm | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | λC | 1270 | 1310 | 1350 | एनएम | ||
| नुकसान थ्रेसहोल्ड | THD | +3 | dBm | ||||
| ओवरलोड, प्रत्येक लेन | ओवीएल | +1 | dBm | ||||
| OMA में रिसीवर संवेदनशीलता, प्रत्येक लेन | सेन | -12.5 | dBm | ||||
| किसी भी दो लेन (OMA) के बीच प्राप्त करने की शक्ति में अंतर | Prx, diff | 5.0 | डीबी | ||||
| सिग्नल की हानि का संकेत थ्रेसहोल्ड | LOSA | -30 | dBm | ||||
| सिग्नल लॉस डेज़र थ्रेशोल्ड | LOSD | -15 | dBm | ||||
| LOS हिस्टैरिसीस | Losh | 0.5 | 6 | डीबी | |||
| ऑप्टिकल रिटर्न लॉस | ORL | -12 | dBm | ||||
| इलेक्ट्रिकल 3 डीबी ऊपरी कटऑफफ्रीक्वेंसी, प्रत्येक लेन प्राप्त करें | एफसी | 12 | गीगा | ||||
टिप्पणियाँ:
1. ट्रांसमीटर वेवलेंथ, आरएमएस वर्णक्रमीय चौड़ाई और शक्ति को लिंक प्रदर्शन की गारंटी देने के लिए ओएमए माइनस टीडीपी स्पेक्स को पूरा करने की आवश्यकता होती है।
2. आंख के आरेख का परीक्षण 1000 तरंग के साथ किया जाता है।
सामान्य प्रश्न
Q1।क्या मेरे पास इस उत्पाद के लिए एक नमूना आदेश हो सकता है?
एक: हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
Q2।नेतृत्व समय के बारे में क्या?
एक: नमूना की जरूरत 3-6 दिनों, बड़े पैमाने पर उत्पादन समय 1-2 सप्ताह के लिए आदेश मात्रा से अधिक की जरूरत है
Q3।आप नमूना आदेश के लिए किसी भी MOQ सीमा क्या है?
एक: कम moq, 1 pc नमूना जाँच के लिए उपलब्ध है
Q4।आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एक: हम आम तौर पर डीएचएल द्वारा जहाज, यूपीएस, FedEx या टीएनटी है।आमतौर पर आने में 3-5 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक हैं।
